SEVD™-V3
SEVD™-V3
「SEVD™-V3」のコネクタは、V2H(Vehicle to Home)/V2X用途に適したコネクタです。よりコンパクトで軽量なコネクタとなるよう開発・設計いたしました。こちらは、国内、ヨーロッパでご使用いただけます。

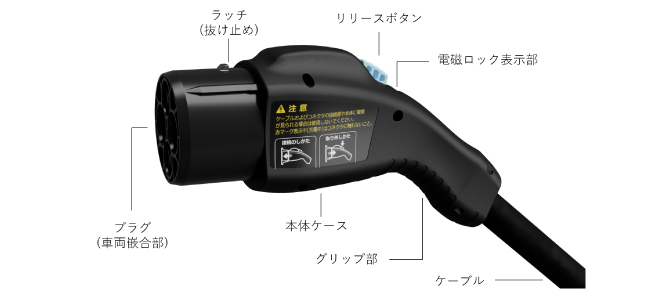

主要部位
![](/jp/sites/japan/files/2024-04/big_image_free_size/chademo_v3_01_0.jpg)
操作方法
車両側充電口への接続方法
1. コネクタを車両充電口へ差し込む
2. しっかり挿しこんで抜けないことを確認したら接続完了
![](/jp/sites/japan/files/2024-04/big_image_free_size/chademo_v3_02.jpg)
取り外し方法
1. 電磁ロック表示部に赤い表示が見えないことを確認
2. リリースボタンを前方に押して、コネクタを引き抜く
![](/jp/sites/japan/files/2024-04/big_image_free_size/chademo_v3_03.jpg)
仕様
型番 | EV直流充放電用 | SEVD™-V3 | SEVD™-V3E (CE) |
定格電流 | 電源線 (DC500V) | 25A(35.5Aヒューズ) | |

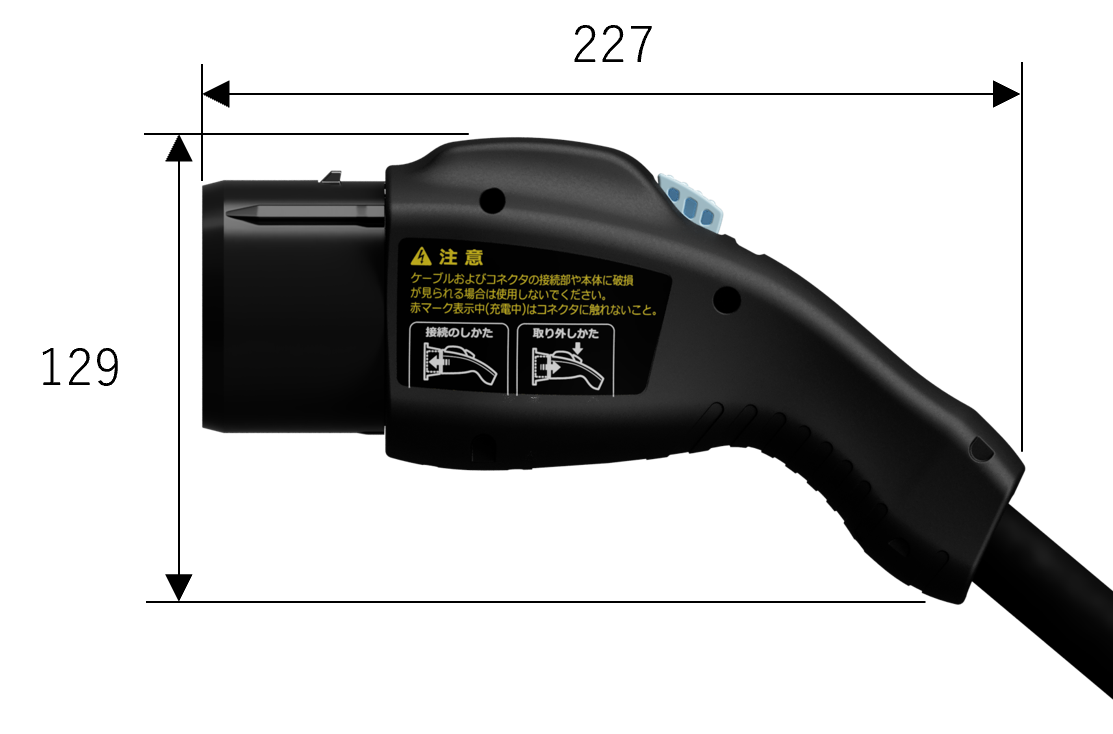

概略寸法 (単位mm) |
![]() |
||
コネクタ部 | コネクタ部質量 (kg) | 約0.6 | |
材質 | 本体:樹脂 ラッチ:金属 リリースボタン:樹脂 |
||
ケーブル部 | 設計外径 (mm) | 約φ20 | 約φ22 |
質量 (kg/m) | 約0.52 | 約0.6 | |
電源線導体サイズ (mm²) |
3.5 | 4.0 |
