SEVD®-22
SEVD®-22
「 SEVD®-22」は、IEC 62893-4-1適合のケーブルを採用することにより、ケーブルを軽量、細径化するとともに、充電電圧1000Vに対応可能です。また、ブーストモード運用で、最大400kWの充電が可能です。
特長
POINT01
最大400kW充電対応
・IEC 62893-4-1適合ケーブルの採用による1000V 対応
・Boost Mode400A通電対応
POINT02
良好な操作性
・スペック＊当社従来モデル比
コネクタ軽量化：▲30％
ケーブル軽量化：▲20％
ケーブル外径 ：▲10％
・柔軟性の高いケーブル
*独自配合素材使用
POINT03
デザイン
・ユーザーフレンドリーデザイン
・ロック状態の見やすさ向上
・車両からのはみ出し量低減
主な仕様
| モデル名 | SEVD®-22 | SEVD®-11 | |
|---|---|---|---|
| 定格電圧 | 1000V | 500V | |
| 電流 | Boost Mode:350～400A 連続：200A |
||

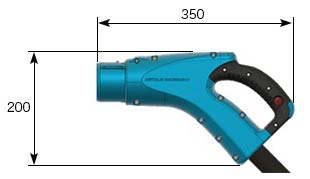

| コネクタ部 | 概略寸法 （単位mm） |
 |
 |
| 重量 | 1.0kg | 1.4kg | |
| 材質 | 本体：樹脂 ラッチ：金属 リリースボタン：樹脂 |
本体：金属 ラッチ：金属 リリースボタン：樹脂 |
|
| ケーブル部 | 適合規格 | IEC62893-4-1 type126 | JCS4522、電気設備技術基準 |
| 外径 | Φ34.4mm | Φ40.0mm | |
| 重量 | 2.16kg/m | 2.73kg/m | |
| 電源線導体サイズ | 70mm2 | ||

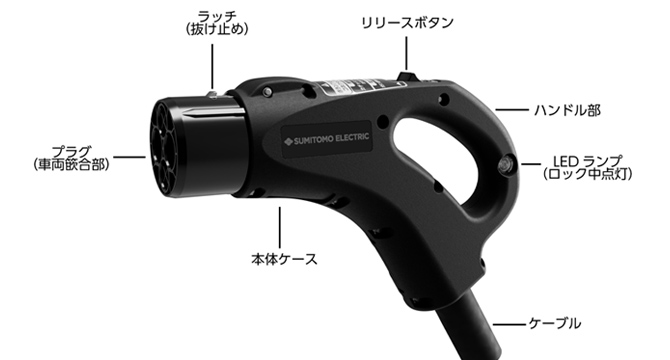

主要部位
操作方法

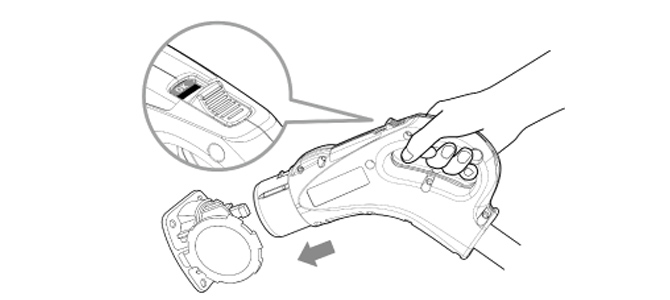

車両側充電口への接続方法
1. コネクタを車両充電口へ差し込む
2. ボタンにより「赤マーク」が隠され、接続完了

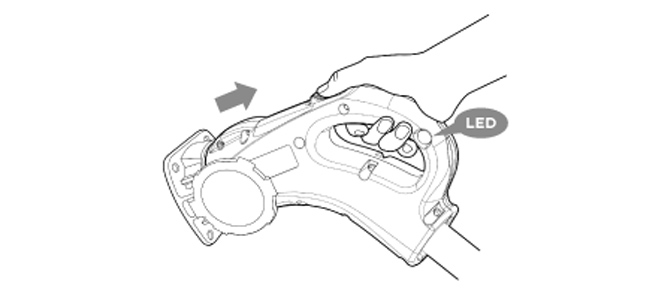

取り外し方法
1. LEDランプ消灯を確認
2. リリースボタンを前方に押して、コネクタを引き抜く
