SEVD®-12
SEVD®-12
「SEVD®-12」は、定格電流200Aという大出力に対応可能です。また、温度センサーの搭載により、一定時間定格電流を超えるブーストモード運用が可能です。
主な仕様
| モデル名 | SEVD®-12 | SEVD®-22 | |
|---|---|---|---|
| 定格電圧 | 750V | 1000V | |
| 電流 | Boost Mode:350～400A 連続：200A | ||
| コネクタ部 | 概略寸法 （単位mm） |  | |
| 重量 | 1.0kg | ||
| 材質 | 本体：樹脂 ラッチ：金属 リリースボタン：樹脂 | ||
| ケーブル部 | 適合規格 | JCS4522、電気設備技術基準 | IEC62893-4-1 type126 |
| 外径 | Φ40.0mm | Φ34.4mm | |
| 重量 | 2.73kg/m | 2.16kg/m | |
| 電源線導体サイズ | 70mm2 | ||

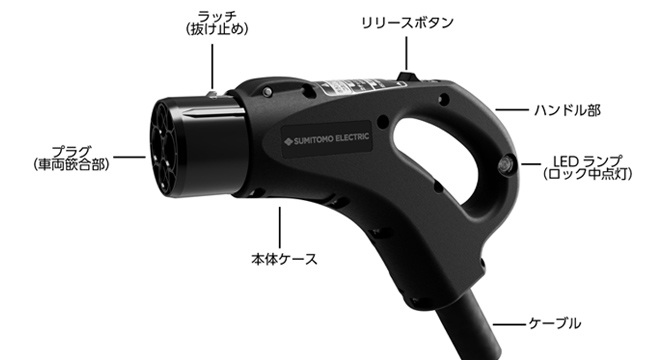

主要部位
操作方法

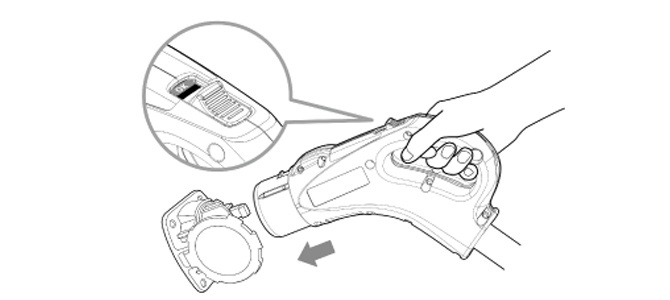

車両側充電口への接続方法
1. コネクタを車両充電口へ差し込む
2. ボタンにより「赤マーク」が隠され、接続完了

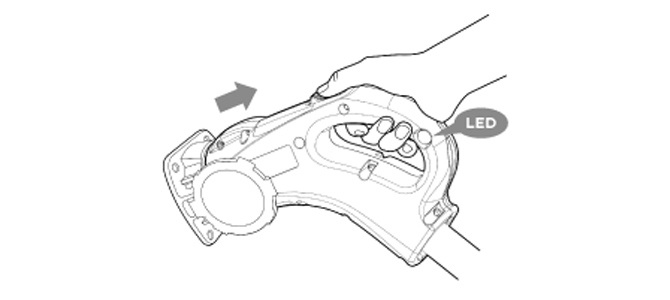

取り外し方法
1. LEDランプ消灯を確認
2. リリースボタンを前方に押して、コネクタを引き抜く
