SEVD®-11
SEVD®-11
「 SEVD®-11」は、定格電流200Aという大出力に対応可能です。また、温度センサーの搭載により、一定時間定格電流を超えるブーストモード運用が可能です。
主な仕様
| モデル名 | SEVD®-11 | SEVD™-11E | SEVD™-11U | |
|---|---|---|---|---|
| 定格電圧 | 500V | 500V | 600V | |
| 定格電流 | 200A | |||
| 概略寸法 （単位mm） |
 |
|||
| コネクタ部 | コネクタ部質量 | 約1.4kg | ||
| 材質 | 本体：アルミニウム ラッチ：金属 リリースボタン：樹脂 |
|||
| ケーブル部 | 外径 | φ40mm | φ36mm | φ43mm |
| 質量 | 2.73kg/m | 2.48kg/m | 2.85kg/m | |
| 電源線導体サイズ | 70mm2 | 70mm2 | 67.5mm2 | |

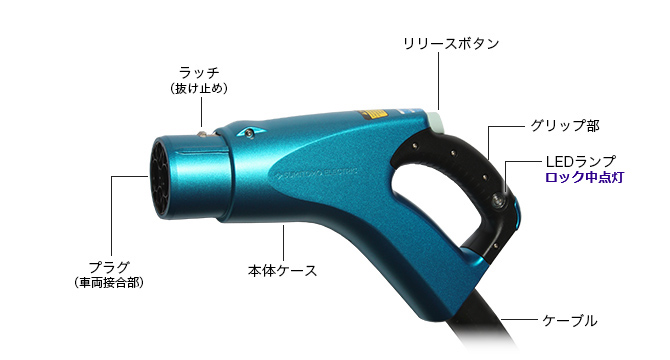

主要部位
操作方法
車両側充電口への接続方法
1. コネクタを車両充電口へ差し込む
2. ボタンにより「赤マーク」が隠され、接続完了

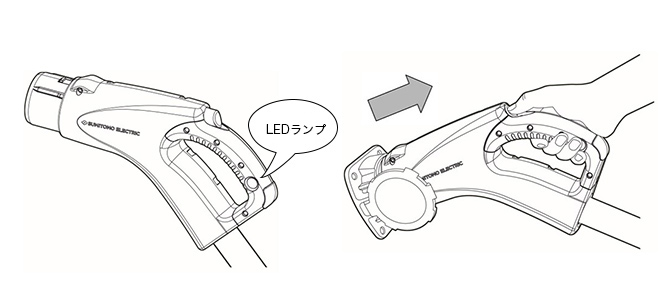

取り外し方法
1. LEDランプ消灯を確認
2. リリースボタンを前方に押して、コネクタを引き抜く
