SEVD®-02
SEVD®-02
「 SEVD®-02」は、急速モデルと中速モデルの大きく2つのモデルを設定しています。また、急速モデルには温度センサーの搭載により、一定時間定格電流を超えるブーストモード運用が可能なモデルも設定しています。
主な仕様
| モデル名 | SEVD® -02 |
SEVD™ -02E（CE） |
SEVD™ -02U（UL） |
SEVD® -02S |
SEVD® -02M |
SEVD™ -02ME （CE） |
SEVD™ -02MU （UL） |
SEVD™ -02MUX （UL） |
|
|---|---|---|---|---|---|---|---|---|---|
| 定格電圧 | 600V | 600V | 500V | 600V | 600V | 600V | 500V | 500V | |
| 電流 | 電流 | 125A | 125A*1 | 80A | |||||

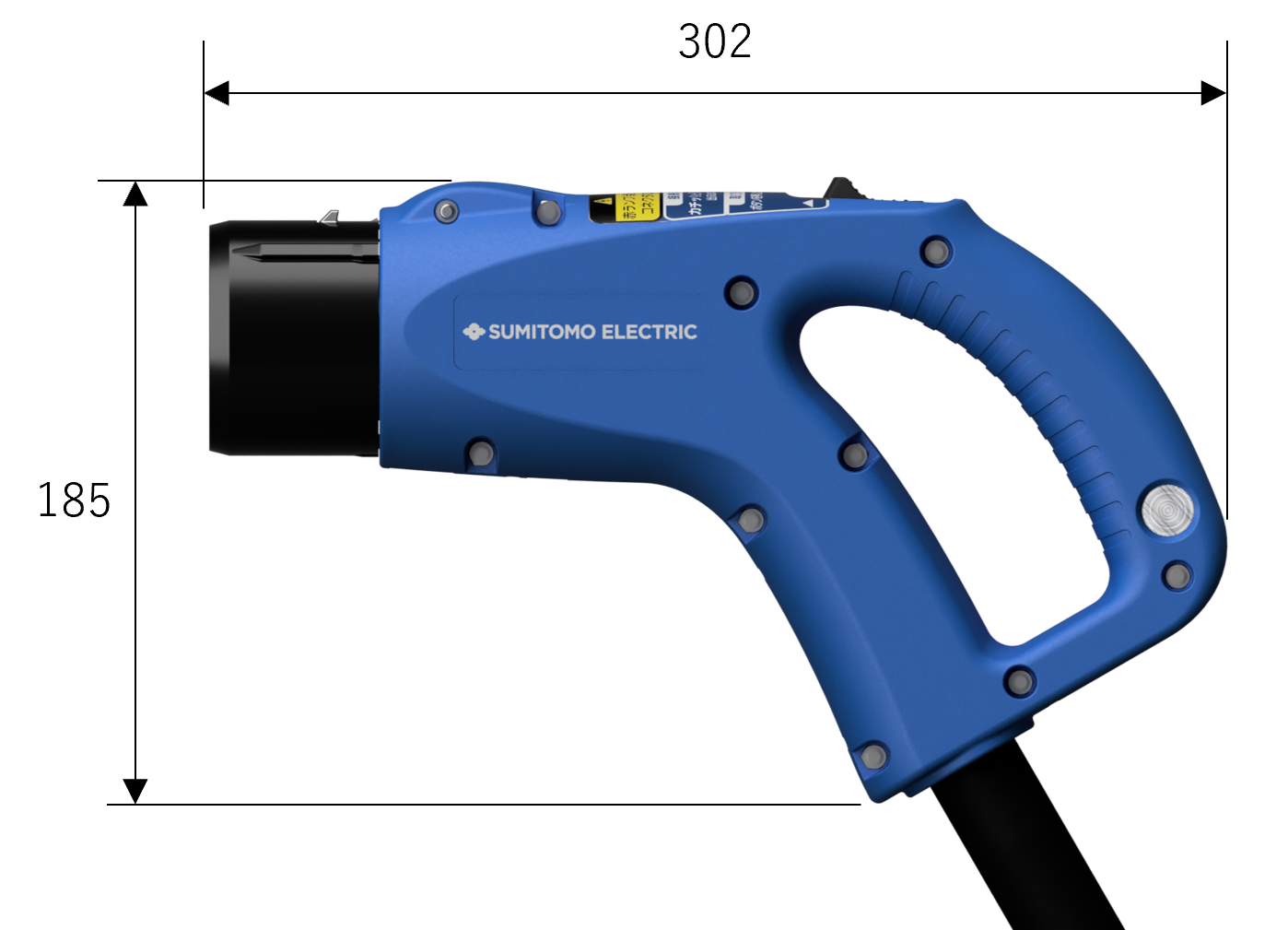

| コネクタ部 | 概略寸法 （単位mm） |
 |
|||||||
| 重量 | 0.8kg | ||||||||
| 材質 | 本体：樹脂 ラッチ：金属 リリースボタン：樹脂 |
||||||||
| ケーブル部 | 外径 | Φ29.0mm | Φ29.0mm | Φ32.0mm | Φ30.0mm | Φ26.0mm | Φ27.0mm | Φ29.4mm | Φ30.0mm |
| 重量 | 1.46kg/m | 1.45kg/m | 1.57kg/m | 1.57kg/m | 1.07kg/m | 1.14kg/m | 1.25kg/m | 1.3kg/m | |
| 電源線導体サイズ | 38mm2 | 35mm2 | 33.6mm2 （2AWG） |
38mm2 | 22mm2 | 25mm2 | 21.2mm2 （4AWG） |
21.2mm2 （4AWG） |
|
*1 ブーストモードにより短時間125Aを超える通電が可能

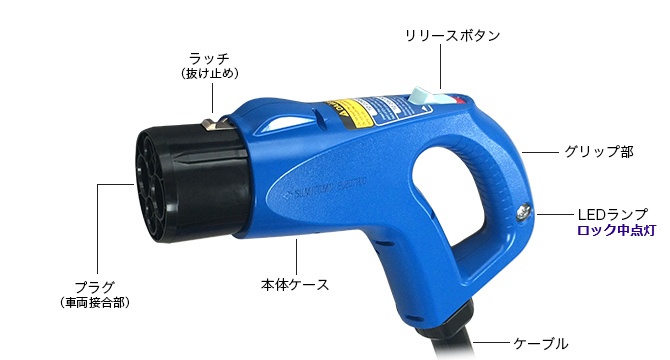

主要部位
操作方法

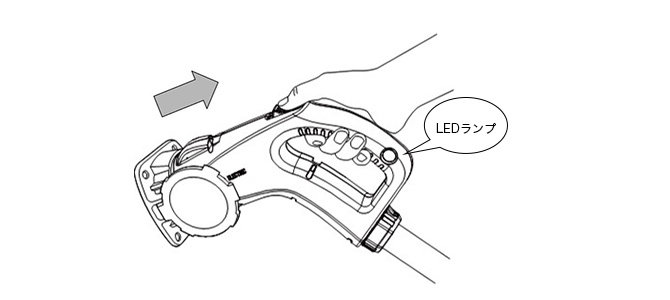

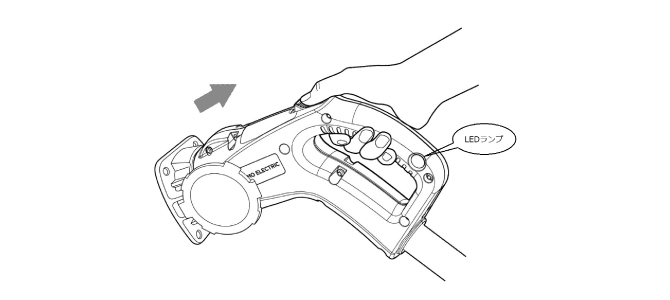

車両側充電口への接続方法
1. コネクタを車両充電口へ差し込む
2. 「赤マーク」から「OKマーク」に変化、接続完了

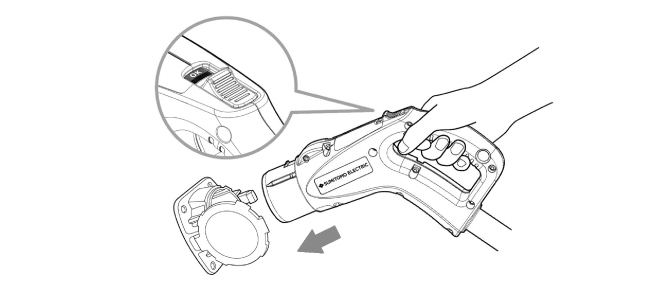

取り外し方法
1. LEDランプ消灯を確認
2. リリースボタンを前方に押して、コネクタを引き抜く
