住電國際電子材料股份有限公司

住電國際電子材料股份有限公司

公司紹介

住友電工於西元2000年在台灣新竹縣湖口鄉成立住電國際電子材料(股)公司(簡稱住電/SEIEM),主要制造和販賣如下,足可以提供全球三五族化合物半導體廠完整材料解決方案。

・GaAs砷化鎵基板(半絶縁性/導電型4", 6", 8")
・InP磷化銦基板(3", 4", 6"), MOCVD磊晶片
・GaAlAsLPE磊晶片(3", 940nm, 880nm)
・散熱材料:CuW銅化鎢基板, CuMo銅鉬基板,
 AlN氮化鋁基板、
・超小型RGB雷射模組(RGB-One™) ※新產品※
・台湾材調達, 與台湾企業連携

隨著5G・6G等超高速通訊時代的來臨,化合物半導體高功率、低耗損的特性可充分滿足其高頻寬、 低延遲的需求,住電的砷化鎵(GaAs)基板也因此被廣泛應用於手機射頻(RF)功率放大器(PA), WiFi, 低軌道衛星(LEO), 人臉識別(3D Sensing)、

展望未來,GaAs/InP Wafer也有望應用在雷射探測與測距(LiDAR)、新世代顯示器(Micro LED)、電動車和資料中心等新市場。超小型RGB雷射模組(RGB-One™)會適合在智能AR眼鏡上搭載使用.

GaAs Wafers

聯絡我們

Sales:
seiem-sales@info.sei.co.jp
電話 : 03-668-2327 (新竹縣竹北市)

Human Resources:
seiem-hr@info.sei.co.jp
電話 : 03-598-4518 (新竹縣湖口)

GaAs Wafers
CuW

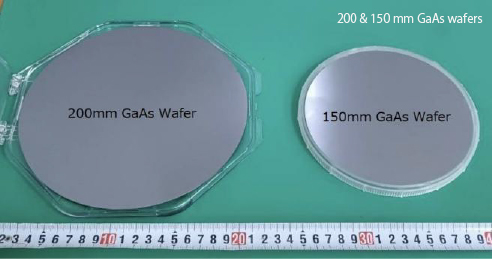

Left: 200 & 150 mm GaAs wafers, Right: 散熱材料 CuW, AlN, CuMo
RGBレーザーモジュール
RGBレーザーモジュール
RGB Laser Module
